              新鄉市利菲爾特濾器股份有限公司
              400-0089-277

              主頁 > 產品板塊 > 油品凈化板塊 > 液壓油過濾器 > WU, XU系列吸油過濾器 >

              WU, XU系列吸油過濾器 產品簡介 技術參數 鏈接尺寸 現場直擊 客戶案例

              產品簡介

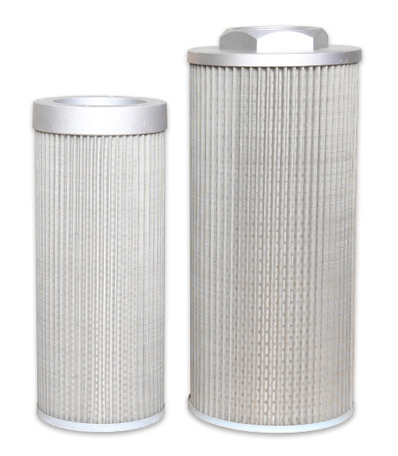

              WU, XU系列吸油過濾器

              WU, XU系列吸油過濾器

              該過濾器屬于粗過濾器,一般安裝在油泵的吸油口處, 用以保護油泵避免吸入較大的機械雜質。該過濾器結構簡單,通油能力大阻力小,并設有管式、法蘭式連接,分網式、線隙式兩種。

              應用范圍 廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
              過濾介質 液壓油中水和乙二醇等
              咨詢電話 400-0089-277

              技術參數

              型號 通徑
              Dia.
              (mm)
              公稱流量
              Flow rate
              (L/min)
              原始?jí)毫p失
              Iniaitl.△P
              (MPa)
              過濾精度
              Filtr.
              (μm)
              旁通閥開啟壓力
              (MPa)
              連接方式
              Connecting
              X/WU - 16 x * - J 12 16 <=0.01 80
              100
              180
              0.02 管式
              X/WU - 25 x * - J 15 25
              X/WU - 40 x * - J 20 40
              X/WU - 63 x * - J 25 63
              X/WU - 100 x * - J 32 100
              X/WU - 160 x * - J 40 160
              X/WU - 225 x * G - J 50 225
              X/WU - 250 x * F-J 50 250 法蘭式
              X/WU - 400 x * F - J 65 400
              X/WU - 630 x * F - J 80 630
              WU - 800 x * G - J 63 800 管式
              WU - 1000 x * G - J 76 1000

              鏈接尺寸

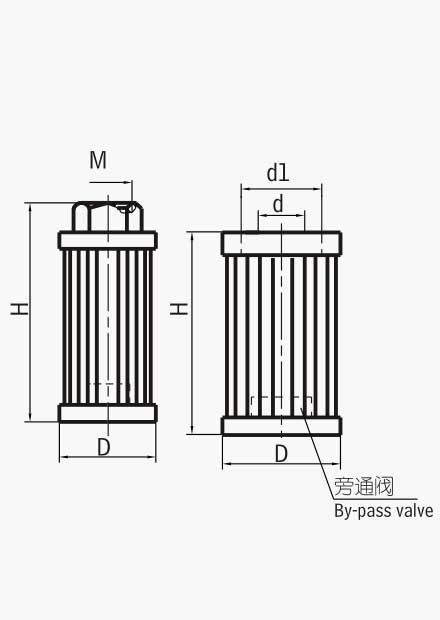

              1、WU系列(網式)

              WU系列連接尺寸
              型號
              Model
              尺 寸 Size (mm)
              H D M(d) d1
              WU-16 x * - J 84 Φ35 M18 x 1.5
              WU-25 x * - J 104 Φ43 M22 x 1.5
              WU-40 x * - J 124 M27x2
              WU-63 x * - J 103 Φ70 M33x2
              WU-100 x * - J 153 M42x2
              WU-160 x * - J 200 Φ82 M48x2
              WU-225 x * G - J 165 Φ150 G2
              WU-250 x * f - J 182 Φ88 Φ50 Φ74
              WU-400 x * f - J 229 Φ105 Φ65 Φ93
              WU-630 x * f - J 281 Φ118 Φ80 Φ104
              WU-800 x * G - J 340 Φ150 G2 1/2
              WU-1000 x * G - J 430 Φ150 G3

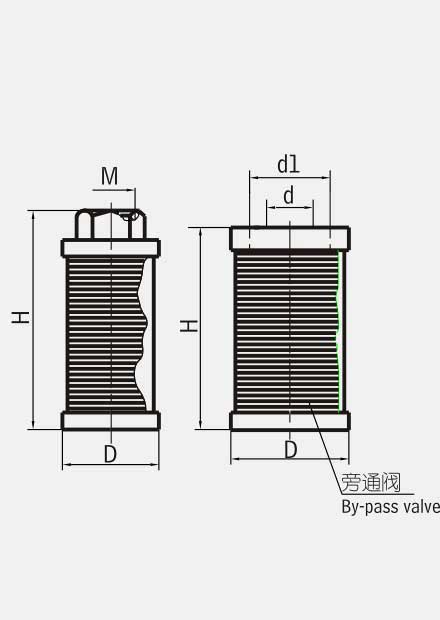

              2、XU系列(線隙式)

              XU系列連接方式
              型號
              Model
              尺 寸 Size (mm)
              H D M(d) d1
              XU-6 x * - J 73 Φ56 M18X1.5
              XU-10 x * - J 104
              XU-16 x * - J 158
              XU-25 x * - J 125 Φ75 M22X1.5
              XU-40 x * - J 198 M27X2
              XU-63 x * - J 186 Φ99 M33X2
              XU-100 x * - J 288 M42X2
              XU-160 x * - J 368 Φ118 M48X2
              XU-250 x * F - J 422 Φ162 Φ50 Φ74
              XU-400 x * F - J 491 Φ222 Φ65 Φ93
              XU-636 x * f - J 659 Φ252 Φ80 Φ104

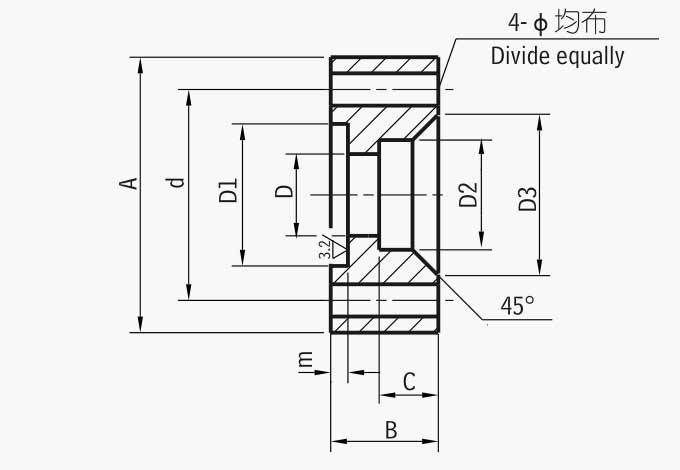

              3、連接法蘭,請用戶參照下列尺寸加工

              法蘭連接
              型號 尺 寸 (mm) 法蘭用O形圈 法蘭用螺釘
              (4只)
              A B C D D1+0.06 D2+0.2 D3 d E-0.1 4-Φ
              WU - 250 x * F - J Φ86 15 9 Φ50 Φ60 Φ54 Φ60 Φ74 2.4 6.7 Φ60x3.1 M6x25
              XU - 250 x * F - J
              WU - 400 x * F - J Φ105 Φ65 Φ75 Φ70 Φ76 Φ93 Φ75x3.1
              XU - 400 x * F - J
              WU - 630 x * F - J Φ118 Φ80 Φ90 Φ85 Φ91 Φ104 Φ90x3.1
              XU - 630 x * F - J

              現場直擊

              • 產品實拍

              • 視頻

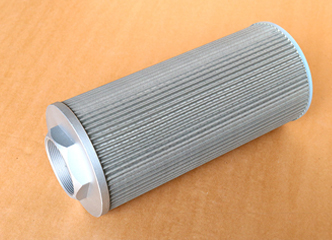

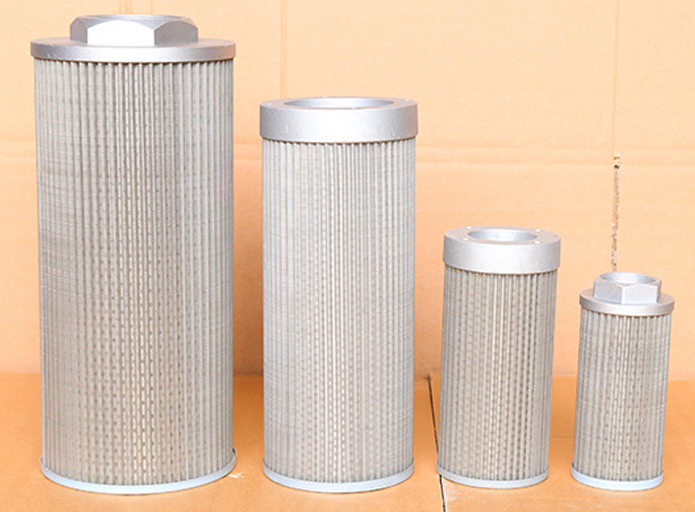

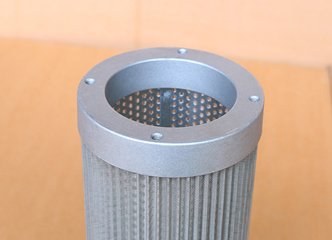

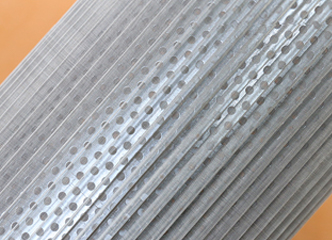

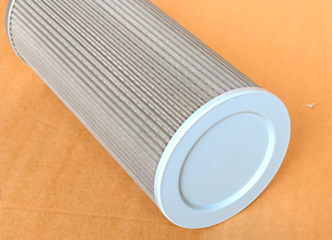

              • WU, XU系列吸油過濾器產品實拍圖1 WU, XU系列吸油過濾器產品實拍圖2 WU, XU系列吸油過濾器產品實拍圖3 WU, XU系列吸油過濾器產品實拍圖4 WU, XU系列吸油過濾器產品實拍圖5

              客戶案例

              • 雙筒油過濾器案例

                用途:液壓油過濾流量:1000t/h

              • 壓力管路過濾器客戶現場

                用途:液壓油過濾流量:200t/h

              • 機械加工行業過濾現場

                用途:油過濾流量:100t/h
